[TIBCO Spotfire] Tree Map

2-8. Tree Map

---

Tree Map은 데이터가 계층적 구조를 갖고 있다면 이를 타일 형태로 표현한 것을 말합니다. 두가지 정도의 수치적 지표를 넓이 또는 색상(농도)로 표현할 수 있습니다. 데이터를 시각화하는데 굉장히 잘표현할 수 있는 차트이며 다양하게 활용할 수 있는 차트입니다.

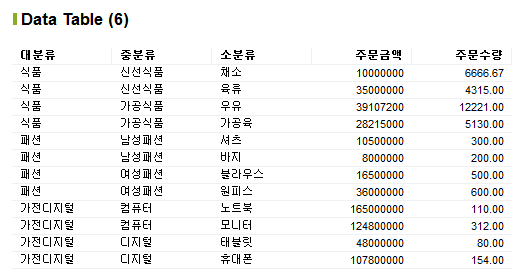

데이터는 설명을 위해 아래와 같이 임의로 생성했습니다.





데이터가 있는 상태에서 상단의 Tree Map을 클릭하여 실행하면 아래와 같이 임의의 Tree Map이 생성됩니다.

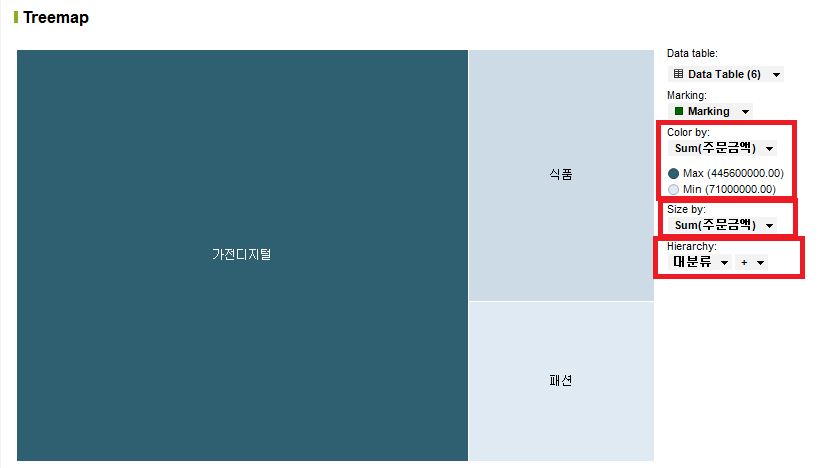

Tree Map에서 차트의 형태를 변화시키는 주로 사용되는 속성은 아래의 3가지입니다.

• Color by : Tree Map의 각 타일 색상을 결정하는 속성

• Size by : Tree Map의 각 타일의 넓이를 결정하는 속성

• Hierarchy : 계층 구조를 결정하는 속성



위의 속성 중 Hierarchy와 Color by만 아래와 같이 변경해보겠습니다. Color by는 Sum(주문수량) 으로 Hierarchy에는 대분류, 중분류를 추가합니다.

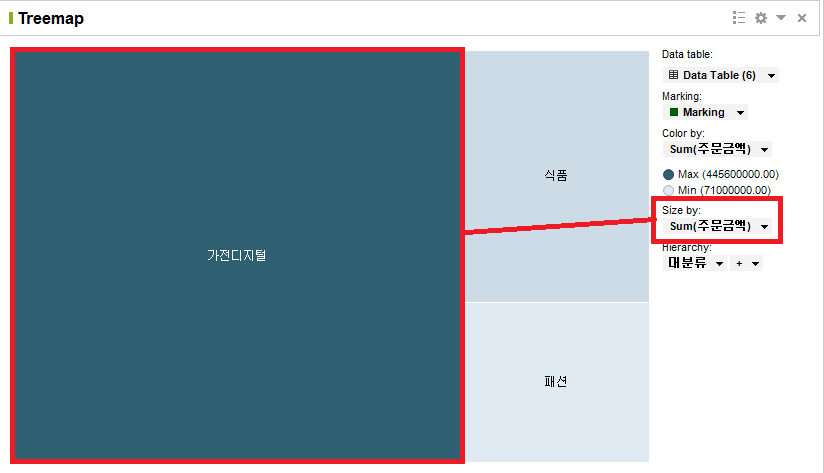

대분류, 중분류와 같은 계층적 관계의 두 변수를 넣으면 위의 처럼 타일이 나눠지며 주문수량이 많은 곳은 짙게 주문수량이 적은 곳은 옅게 표현됩니다. 위의 경우 가전 디지털 제품은 단가 자체가 높다 보니 주문수량이 적어도 전체적인 매출이 높아서 타일이 크게 표현됩니다. 반면 가공식품, 신선식품은 단가가 상대적으로 낮아서 전체적인 매출은 낮지만 주문 수량이 많기 때문에 색상이 짙게 표현되었습니다.

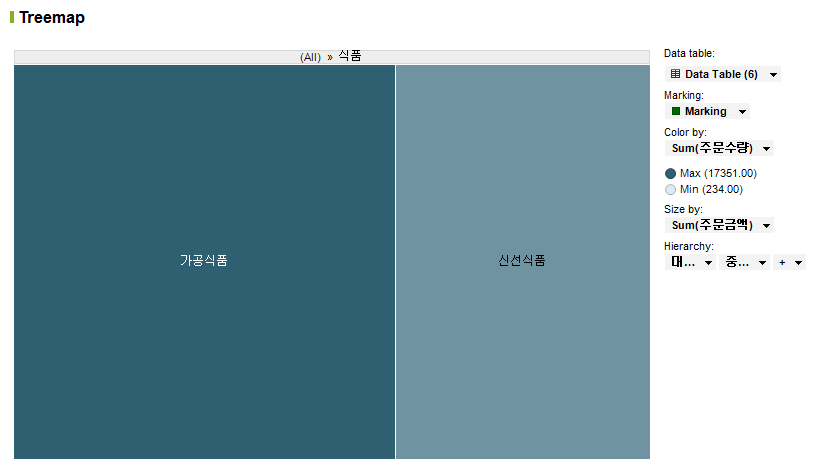

계층 구조일 경우 위에서 처럼 식품 을 클릭하면 식품을 기준으로 하위 계층에 대해서 표현하는 Tree Map으로 변경됩니다.





간단하게 Tree Map을 사용하는 방법을 알아 봤습니다. Spotfire에서는 Tree Map 본연의 목적에 맞게 주로 사용하지만 저는 다른 용도로도 사용합니다. Create Details Visualization을 통해 Drill-Down 관계의 하위 차트를 만들고 Tree Map을 버튼 처럼 사용합니다.



Tree Map을 버튼처럼 활용하는 간단 예시



위의 예시를 보면 Tree Map이 제일 위에 위치하고 대분류 기준으로 Tree Map이 출력 됩니다. 이때 Hieararcy를 제외한 Color by, Size by는 모두 값을 부여하지 않으면 보시는 것처럼 동일한 크기의 타일로 출력이 됩니다. 아래의 Combination Chart는 Tree Map에 종속 되어 있어 Tree Map에서 마킹한 기준 대로 데이터가 출력이 됩니다.





그럼 이 간단한 예제를 만들어보겠습니다. 아래의 이미지를 참조해서 하나씩 해보겠습니다.



먼저 트리맵을 하나 만들고 Color by, Size by를 제거

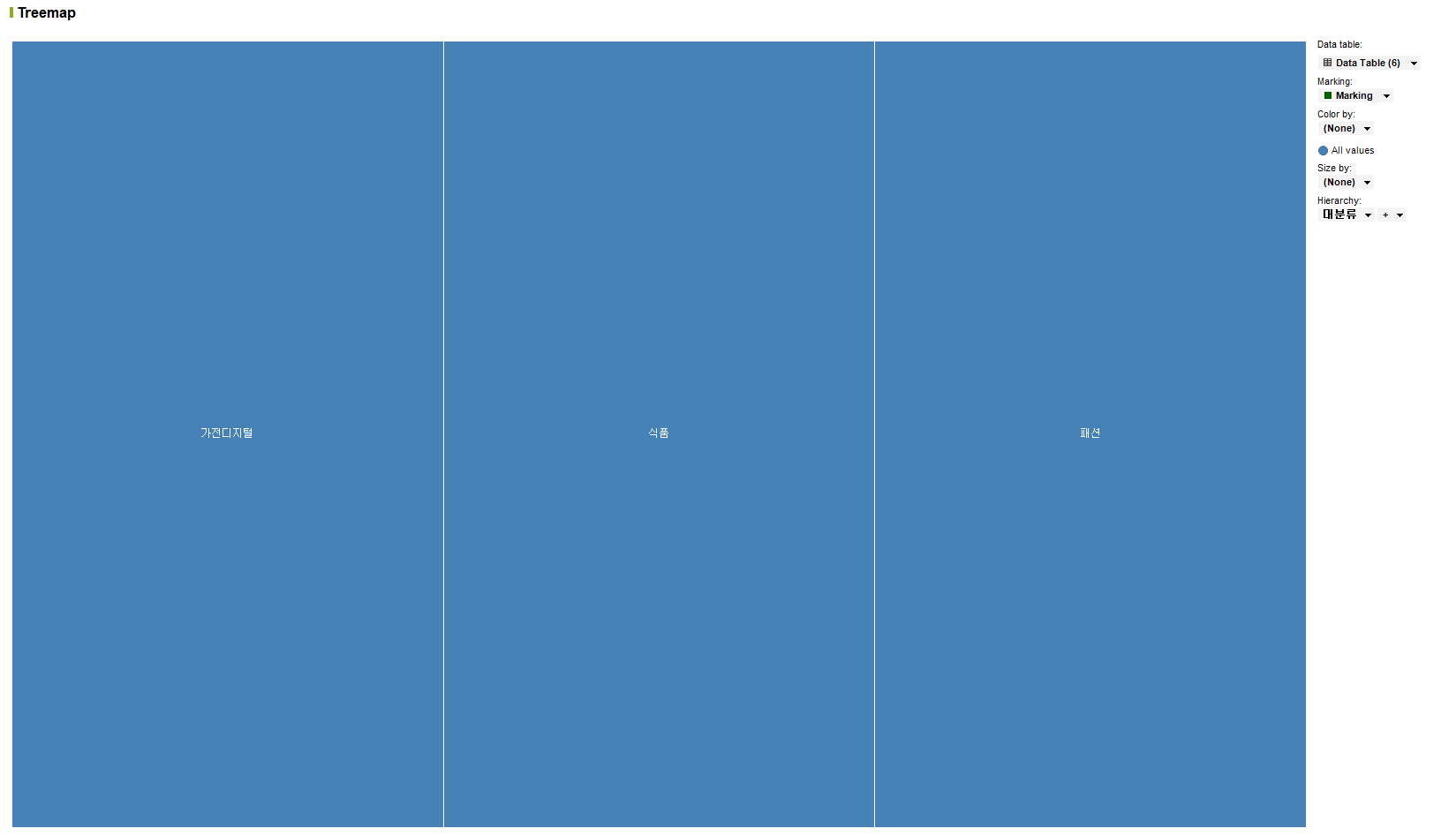

제거되어 동일한 형태의 타일이 출력됨, Tree Map에서 오른쪽 마우스를 클릭하여 Create details Visualization -  Combination Chart를 클릭한다.



중간의 Bar를 쭉 끌어올려 Combination Chart의 공간을 넓혀준다.

X 축에는 "중분류,소분류"를 부여하고 Y축에는 주문금액, 주문수량으로 설정

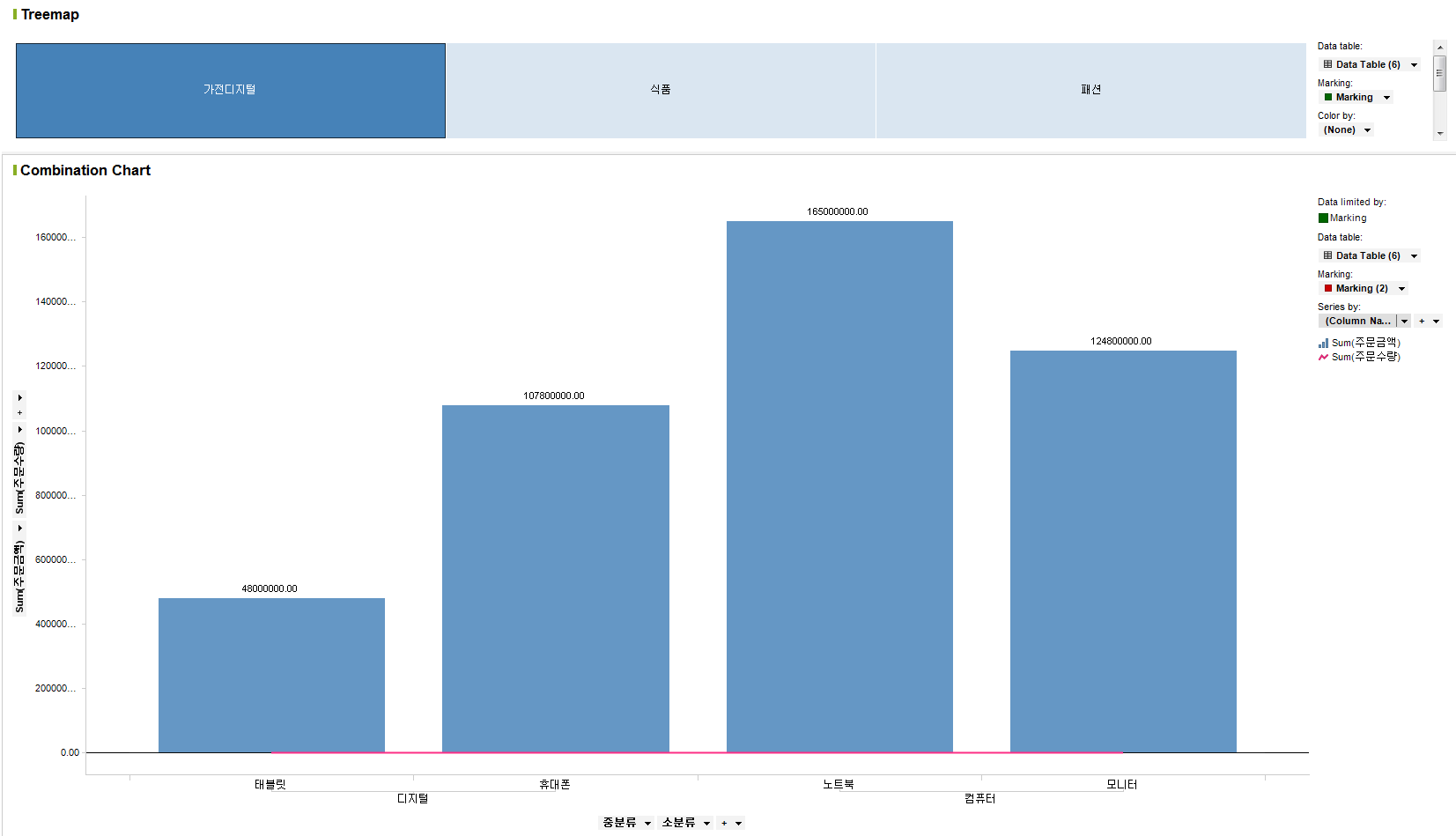

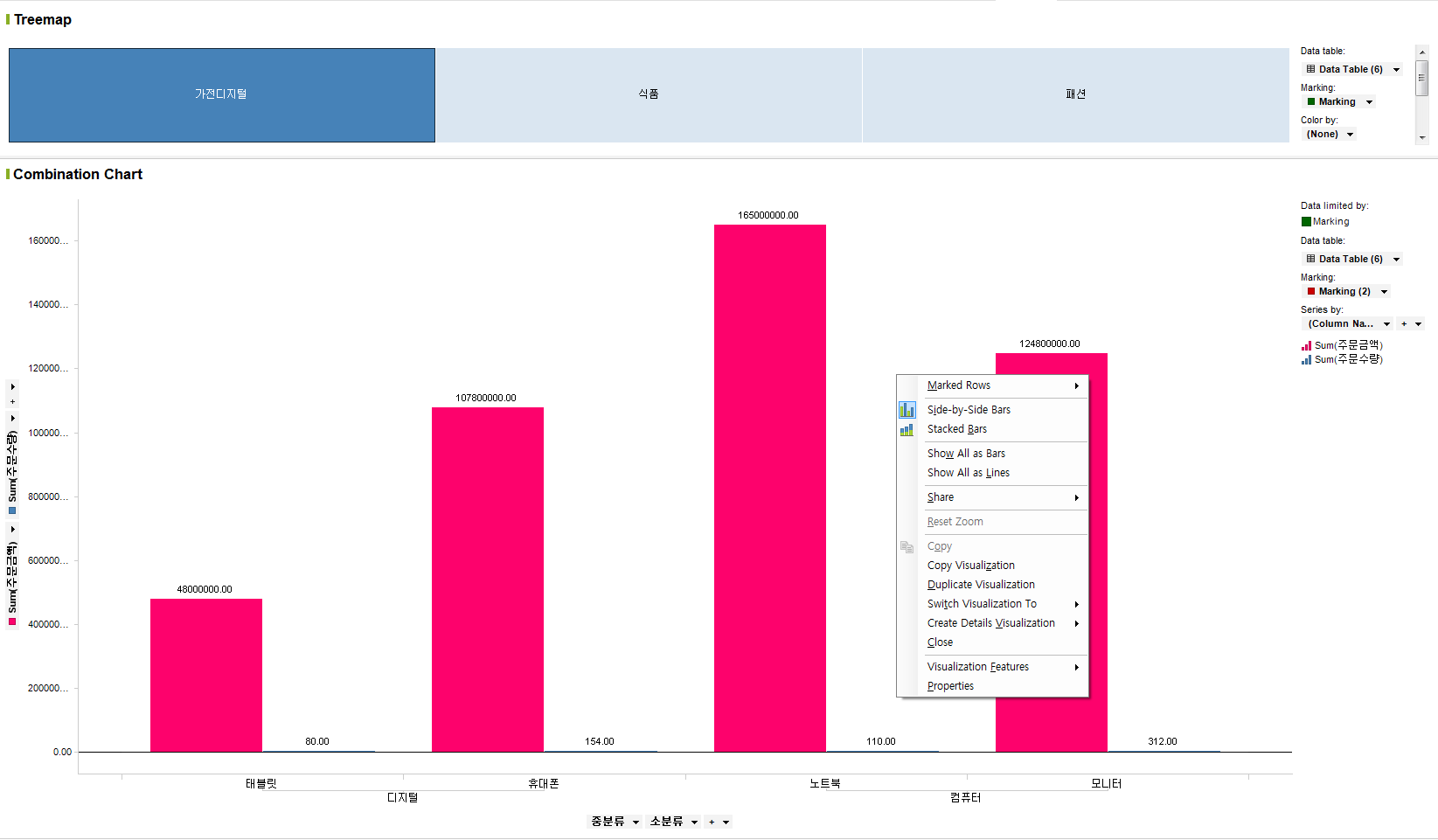

상단 Tree Map을 클릭하여 Combination Chart가 출력 되는데 그림처럼 주문금액과 주문수량이 나란히 놓여지지 않으면 Side-by-side Bars 로 변경한다.

우측 Series by 에서 Sum(주문금액)은 막대로 Sum(주문수량)은 선으로 변경



Y축에서 오른쪽마우스 클릭하여 Multiple Scales를 선택

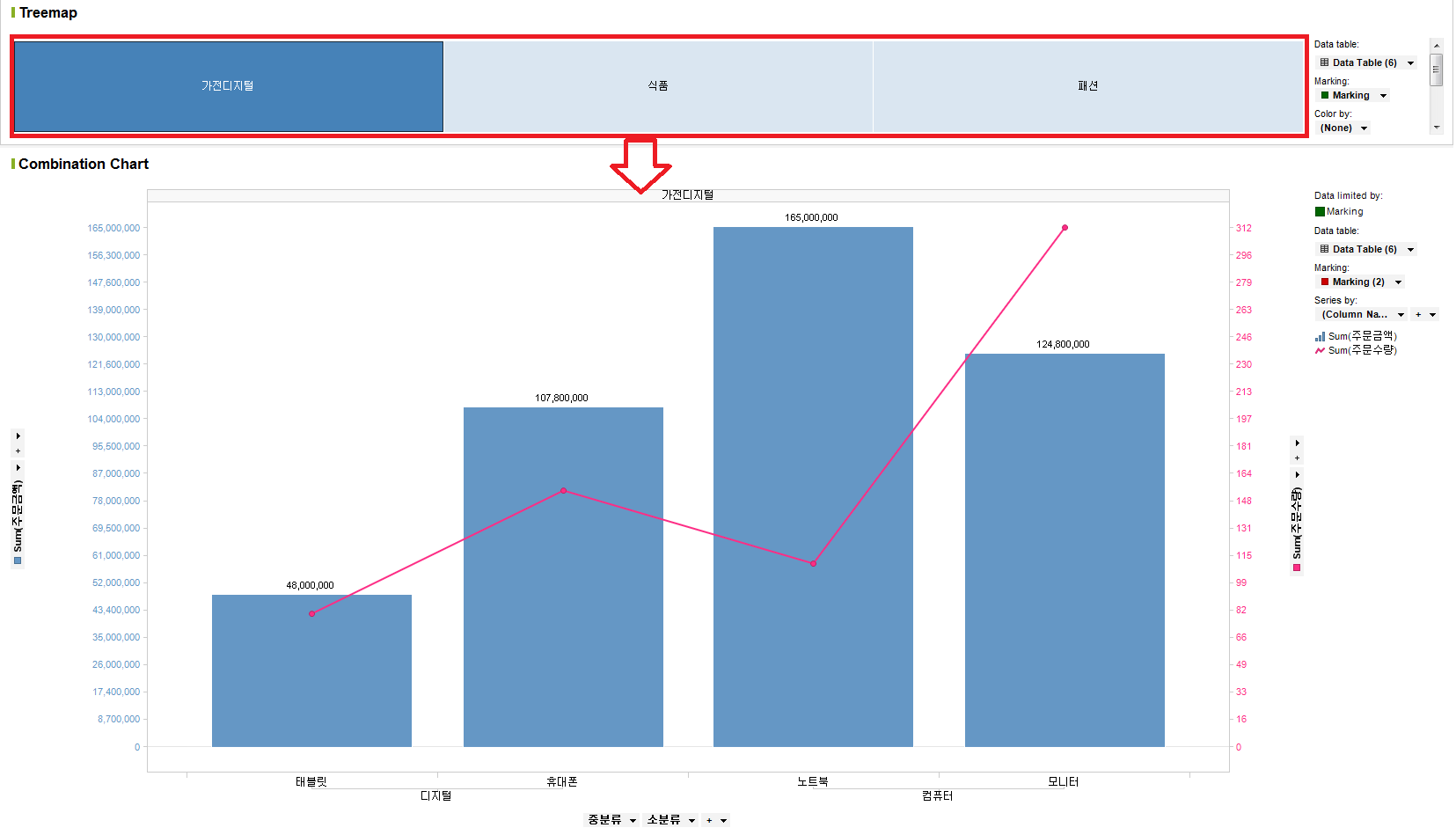

상단 Tree Map에 따른 Combination Chart가 변화하는 화면을 구성



위의 이미지 순서대로 따라하면 간단한 예제를 만들 수 있습니다. Spotfire에서는 조건을 부여할 수 있는 Filters나 Text Area의 Insert Properties Control을 활용할 수 도 있지만 Tree Map을 활용해서 조건을 부여하여 가변적인 분석 화면을 구성할 수 있습니다.
